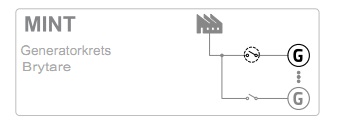

Strömförsörjning
|
| Strömförsörjningsområde |
8-36V DC |
| Immunitet för strömförsörjning |
50 ms (från min. 10 V) |
| Energiförbrukning |
cirka. 200 mA / 8 V; 50 mA / 36 V |
| Toppeffektförbrukning (LT) |
cirka. 0,56 A / 8 V; 1,8 A / 36 V |
| Reservbatteri typ |
CR 1225 |
| Uppskattad livslängd för backupbatteri |
10 år |
| Max. Effektförlust |
4,5W |
|
Driftsförhållanden
|
| Driftstemperatur |
-20-70 °C |
| Drifttemperatur (LT version) |
-40-70 °C |
| Driftfuktighet |
95% icke-kondenserande
(IEC/EN 60068-2-30)
|
| Skyddsgrad (frontpanel) |
IP65 |
| Vibration |
5-25 Hz, +/-1,6 mm; 25-100Hz, a = 4 g
|
| Chocker |
amax 200 m/s2 |
| Förvaringstemperatur |
-30-80 °C |
|
Spänningsmätning
|
| Mätingångar |
3 ph generatorspänning
3 ph bussspänning
|
| Mättyp |
Sann RMS |
| Spänningsområde |
480 V Ph-Ph (277 V Ph-N)
|
| Max. uppmätt spänning |
340 V Ph-N |
| Spänningsnoggrannhet |
1 % från intervallet
|
| Frekvensomfång |
30-70 Hz, mätt från L3 |
| Frekvensnoggrannhet |
0,05 Hz |
|
Strömmätning
|
| Mätingångar |
3ph generatorström
|
| Mättyp |
Sann RMS |
| Aktuellt intervall |
5 A
|
| Max. uppmätt ström |
9 A |
| Max. tillåten ström |
12 A kontinuerlig, 50 A/1 s
|
| Aktuell noggrannhet |
2 % från intervallet |
|
Binära ingångar
|
| siffra |
9 oisolerade
|
| Ingångsresistans |
4,2 kΩ |
| Gemensam pol |
positiv, vs= 8-36 V DC
|
| Stäng/öppen indikering |
0-2 V närkontakt
4 V - Vs öppen kontakt
|
|
Binära utgångar
|
| siffra |
8 oisolerade
|
| Driftspänning |
8-36 V DC |
| Byter till |
negativ matningsterminal
|
| Max ström |
0,5 A (2 A per grupp)
|
|
Analoga ingångar
|
| siffra |
3 oisolerade
|
| Elektrisk räckvidd |
0-2500 Ω |
| Upplösning |
10 bitar, 4 siffror
|
| Precision |
1 % från intervallet |
| Sensortyper som stöds |
Fördefinierad: VDO 10Bar, VDO
Temperatur, VDO Bränslenivå
Användardefinierad: 10 poäng icke-linjär
sensorer kan definieras av användaren
|
|
Kommunikation
|
| CAN1 |
Externa moduler
250 kbps, max 200 m Isolerat
|
| CAN2 |
Intercontroller och comm-tillägg
250/50 kbps, max 200/800 m
Isolerat
|
|
Magnetisk pick-up
|
| Spänningsingångsområde |
2–70 V s
|
| Frekvensingångsområde |
4 Hz–10 kHz (min 2 Vpp @ 4kHz, 6 Vpp @ 10 kHz)
|
| Frekvensmätning tolerans |
0,2 %
|
|
D+
|
| Excitationsström |
200 mA, under motorstart
endast
|
| Tröskelvärde för laddningsfel |
80 % av U-försörjningen
|
|
Spänningsregulatorns utgång
|
| Typ |
5 V TTL PWM / ±10 VDC med IG-AVRi gränssnitt
|
|
Utgång för hastighetsregulator
|
| Utgångstyp |
0-10 V analog eller 5 V vid 500 Hz
PWM, valbar med bygel. Serie
resistor10 kΩ kortslutbar med bygel
|
| Galvanisk isolering |
Inte isolerad
|
|
Visa
|
| Typ |
Inbyggd monokromatisk
|
| Upplösning |
128x64
|
