InteliGen 1000 Genset Kontroller

InteliGen 1000 Genset Kontroller
InteliGen 1000 är den mest avancerade ComAp-genuppsättningskontrollern för flera genuppsättningar med parallelloperationer, med eller utan anslutning till elnätet eller annan källa. Denna avancerade styrenhet är främst avsedd för ställverksapplikationer och hjälper dig att kontrollera och övervaka krävande projekt med kritisk infrastruktur som datacenter, sjukhus och banker.

Produktbeskrivning

Sann RMS-mätning används med spännings-, ström- och effektmätning.
Omfattande parallellkopplad Gen-set-regulator för parallelldrift med ö eller nät
Samarbete med upp till 64 gen-set / elnät / tie-kontroller Direkt kommunikation med ECU
Säker Fjärrkontroll och övervakning
Mycket flexibel men ändå konfigurerbar lösning för ställverk applikationer
Sann RMS-mätning används med spänning, ström och
Effektmätning.

» Klicka här för att se Datablad

Nyckelfunktioner
Hårdvara som uppfyller de senaste behoven på marknaden för ställverk
Toppmoderna AC-noggrannhetsmätningar som gör det möjligt att delta i primära frekvenskontrollmekanismer, nätbalansering och efterfrågesvarsprojekt
Cybernetisk säkerhet genom design, baserad på ANSI/ISA-62443-standarden
Stor del av både lokala och fjärrövervakningsalternativ, med ett stort antal samtidigt anslutna klienter uppdelade i "pålitliga" och "otillförlitliga" zoner
Multipel ö-drift med samarbete upp till 64 extra generatorset/nät/slipkontroller
Flera lastöverföringsalternativ med möjlighet till mindre än 100ms lastöverföring
Redundant inter-controller linje för kritiska applikationer som datacenter, sjukhus
Dubbel redundans för kW- och kVAr-delning
Användarhantering gör det möjligt att hantera upp till 30 unika användare
AirGate 2.0 ser till att anslutningen till styrenheten upprättas snabbare från hela världen och är mer pålitlig än någonsin tidigare.
Intern PLC-tolk med lättanvänd PLC Editor, för enkelt och snabbt skapande av specifik logik
Upp till 31 tecken i texter, parametrar, larm för systemtydlighet och enkel felsökning
Kompatibilitet med ComAp IG/IS/IM-NT line, IG200, IG500 kontroller
AKTIVERA/INAKTIVERA koncept med funktioner och skydd gör systemet mycket mångsidigt men ändå enkelt och lätt för både driftsättningsingenjörer och operatörer.

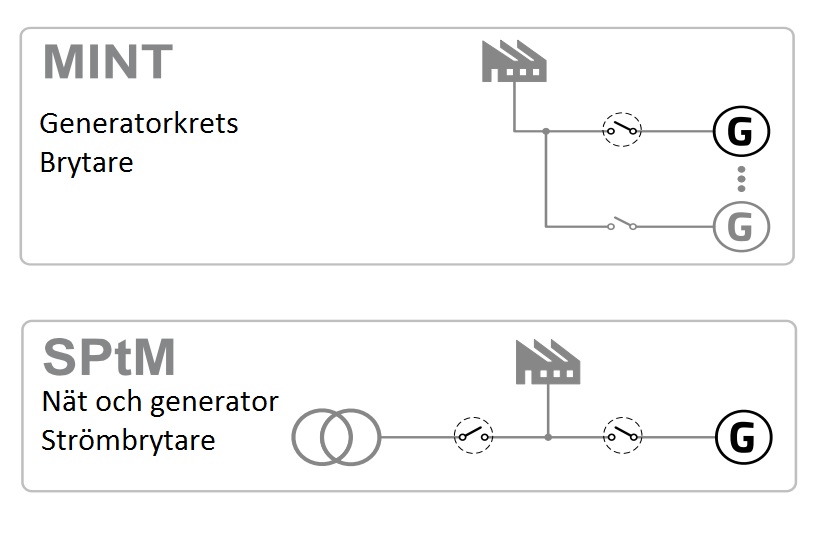

Applikationsöversikt

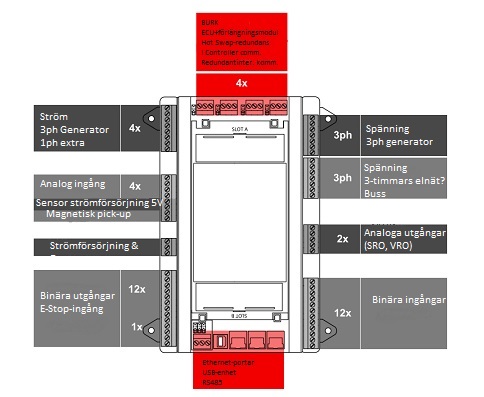

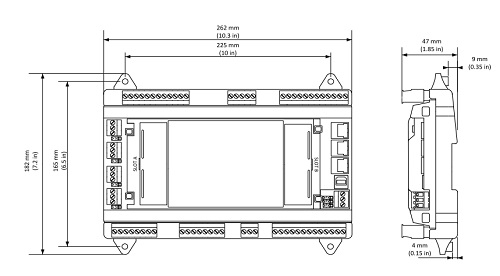

Anslutningar och mått



Teknisk data

Strömförsörjning
Strömförsörjningsområde	8-36 VDC
Strömförbrukning	16 W
RTC-batteri	Utbytbar (3 V)
Säkringseffekt	8A
Förbrukning	2,5 A Controller + 10 x 0,5 A BOUTs
Nödstoppsäkring	1,2 A
Max. Värmeavledning	16 W
Driftsförhållanden
Driftstemperatur	-40 °C till +70 °C
Förvaringstemperatur	-40 ˚C till +80 ˚C
Driftfuktighet (norm 60068-2-30)	25/55°C, RF 95%, 48 timmar, utan kondens
Skyddsgrad	IP20
Vibration	5-25 Hz, ± 1,6 mm 25-100 Hz, a = 4 g
Stötar	a = 500 m/s2
Omgivningsluftens temperaturvärde 70 °C
Lämplig för föroreningsgrad 2
D+
Max. magnetiseringsström	250 mA
Tröskel för laddningsfel	80 % av Usupply
Spänningsmätning
Mätingångar	3ph-n Gen spänning 3ph-n Nätspänning
1111Mätområde	115 V ph-N / 200 V ph-ph, även lämplig för VT-utgång
	231 V ph-N / 400 V ph-ph
	UL, cUL: 346 V ph-N / 600 V ph-ph
Linjär mätning och skyddsområde (maximal spänning)	433 V ph-N / 750 V ph-ph
Noggrannhet	0,25 %
Frekvensområde	40-70 Hz (noggrannhet 0,002 %)
Ingångsimpedans	0,68 MΩ ph-ph , 0,34 MΩ ph-n
Mätkategori CAT III, överspänningskategori III
Strömmätning
Mätingångar	3ph Gen ström 1ph nätström(hjälpström)
Mätområde	1 A / 5 A
Maximalt kontinuerligt nuvarande	2 A / 10 A
Tillåten överbelastning	18 A i 15 sek.
Noggrannhet	±3 mA / ±15 mA för 0,0 till 0,4 A / 0,0 till 2,0 A 0,75 % av värdet för 0,4 till 1,0 A / 2,0 till 5,0 A
Frekvensområde	40-70 Hz (noggrannhet 0,002 %)
Ingångsimpedans	< 0,1 Ω
Kommunikationer
USB-enhet	Grundisolering, USB typ B
RS 485	Grundisolering
ETH1 ETH2 ETH3	10/100 Mbit
KAN 1A CAN 2A KAN 1B CAN 2B	Grundisolering, 1000/250/50 kbps nominell impedans 120 Ω
E-Stopp
Dedikerad terminal för säker nödstoppsingång.
Kopplar fysiskt bort BO 1 & BO 2 från strömförsörjningen
Vikt
Styrenhet	750 g
Förpackning	920 g
Binära ingångar
Nummer	12, oisolerad
Stäng/öppna  indikering	0-2 V DC slutkontakt 6-36 V DC öppen kontakt
Konfigurerbar	Pull-up / Pull-down
Pulsingång	Fack 9 och 10 max. 50 Hz
Binära utgångar
Nummer	12, oisolerad
Max. ström	0,5 A
Växla till	positiv matningsterminal
Analoga ingångar
Nummer	4, omkopplingsbar (R/U/I)
Område	R = 0-10000 Ω; U = 0-10 V; I = 0-20 mA
Noggrannhet	R: 2 %från värde för 250Ω R: 4 % från värde för 250-2500 Ω R: 6 % från värde för 5000-10000 Ω U: 1 % från värde ±100 mV I: 1 % från värde ±200 uA
Spänningsregulatorns utgång
Skydd	Förstärkt isolering
Typ Omkopplingsbar	U ±10 V, I ±20 mA, PWM: 0 V/5 V
Noggrannhet	U: 1 % från värde ±100 mV I: 1 % från värde ±200 uA
Utgång för hastighetsregulator
Skydd	Grundisolering
Typ	Omkopplingsbar: U ±10 V, I ±20 mA, PWM: 0 V/5 V
Noggrannhet	U: 1 % från värde ±100 mV I: 1 % från värde ±200 uA
Magnetisk pick-up
Minsta inspänning	4 V pk-pk till 50 V pk-pk inom intervallet 4 Hz till 1 kHz
Arbetsspänningsområde	6 V pk-pk till 50 V pk-pk inom intervallet 4 Hz till 5 kHz 10 V pk-pk till 50 V pk-pk inom området 4 Hz till 10 kHz
Frekvensingång räckvidd	4 Hz till 10 kHz
Frekvensmätning tolerans	0,2 % från intervallet 10 kHz
