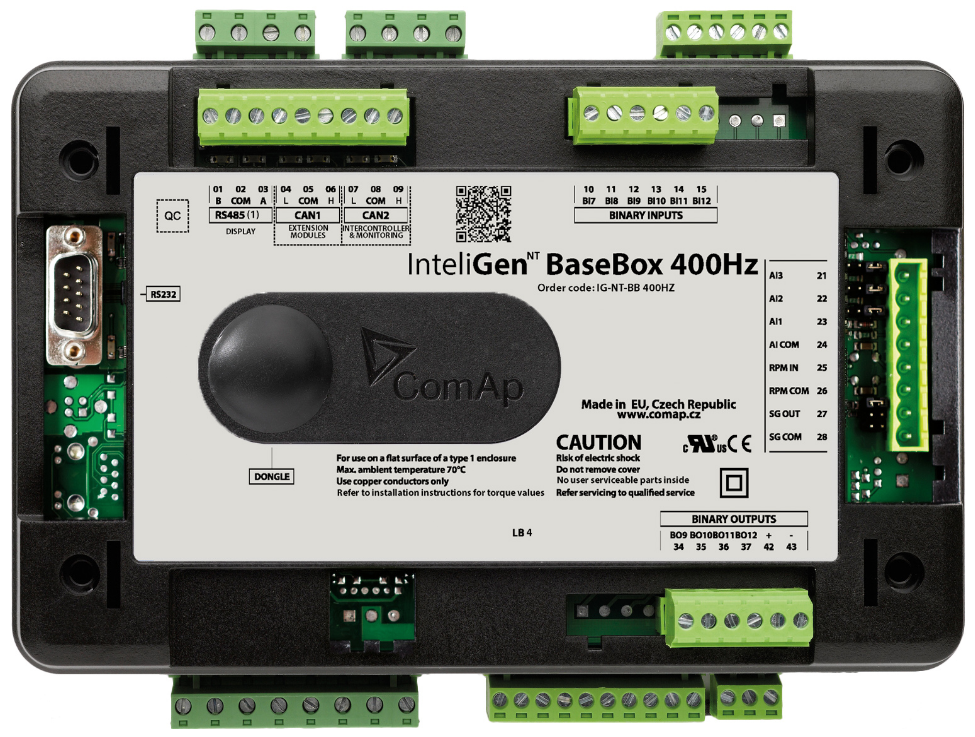

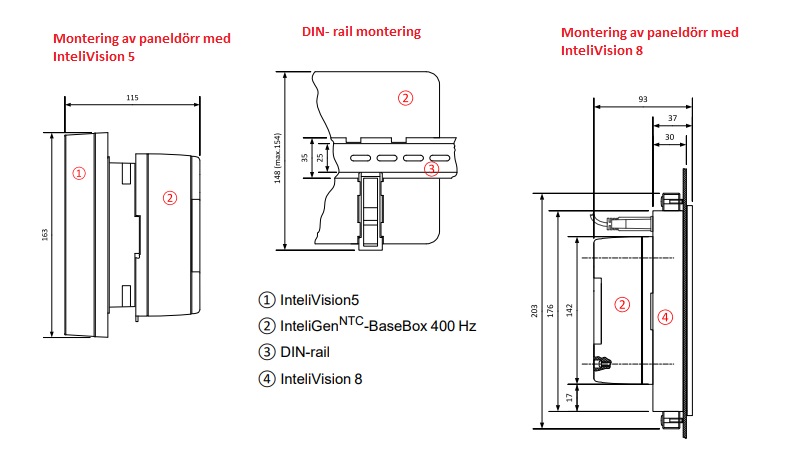

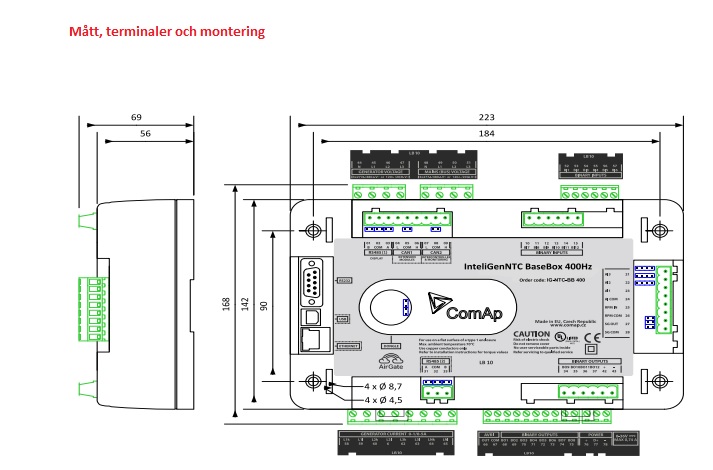

InteliGen NTC BasLåda 400Hz Kontroller/Funktionen
|
| Beställningskod |
IG-NTC-BB |
| Binära ingångar / utgångar |
12/12 (108/108)1 |
| Analoga in-/utgångar |
3/0 (83/32)1)
(confi gurable as tristate) |
| AMF-funktion |
• |
| GCB-styrning med återkoppling |
• |
| Integrerad PLC |
Standard |
| Ingångskonfiguration |
• |
| Utgångskonfiguration |
• |
Spänningsmätning
Gen/nät (buss) |
3 ph / 3 ph
277V |
| Strömmätning |
3ph + 1 / 6w IDMT
överström 5A |
| kW / kWh / kVA measurement |
•/•/• |
| Kommunikationsgränssnitt |
CAN1, CAN2, RS232, RS485,
Ethernet2), Modbus |
| ECU-stöd |
• |
| Aktivt samtal/SMS-stöd |
• |

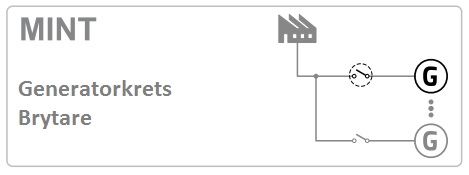

Synkronisering framåt/bakåt/
Nätparallell drift |
•/•/• |
Flera operationer /
Power Management System |
•/3) |
| Display |
Extern |
| Historik (max rekord)4) |
1000 |
|
Strömförsörjning
|
| Strömförsörjningsområde |
8-36 V DC |
| Immunitet mot strömförsörjningsavbrott |
20 ms (från 8 V) |
| Effektförbrukning |
0,4 A / 8 VDC
0,15 A / 24 VDC
0,1 A / 36 VDC |
| RTC-batteri |
10 år |
| Fusning |
2 A (utan BOUT förbrukning) |
| Max. effekt utsvävningar |
16 W |
|
Driftsförhållanden
|
| Driftstemperatur |
-40 ˚C till +70 ˚C |
| Förvaringstemperatur |
-40 ˚C till +80 ˚C |
| Max. drifthöjd |
2000 m över havet
4000 m över havet för
max Ph-Ph spänning 400V AC |
| Driftfuktighet |
95 % w/o kondensation |
| Vibration |
5-25 Hz, ±1,6 mm
25-100 Hz, a = 4 g |
| Chocker |
a=200 m/s2 |
| Värmestrålning |
16 W |
|
Spänningsmätning
|
| Mätingångar |
3 ph-n Gen spänning
3 ph-n Nätspänning/
Busspänning |
| Mätområde |
110V / 277V |
| Max tillåten spänning |
125 % ph-n |
| Noggrannhet |
0,1 % av 110V / 277V |
| Frekvensomfång |
320–480 Hz (noggrannhet 0,1 Hz) |
| Ingångsimpedans |
0,6 MΩ ph-ph, 0,3 MΩ ph-n |
|
Strömmätning
|
| Mätingångar |
3 ph Gen ström
1 ph Nätström
galvaniskt isolerade |
| Mätområde |
1 A / 5 A |
| Max tillåten kontinuerlig ström |
200 % / 200 % |
| Noggrannhet |
2 % av 1 A / 5 A |
| Ingångsimpedans |
< 0,1 Ω |
|
Binära ingångar
|
| siffra |
16, oisolerad |
| Ingångsresistans |
4,7 kΩ |
| Stäng/öppen indikationm |
0-2 V DC nära kontakt
>4 V DC öppen kontakt |
|
Binära utgångar
|
| siffra |
16, oisolerad |
| Max ström |
0,5 A (2 A per grupp)
grupp 1: B01-8; grupp2: 9-12 |
| Byter till |
Negativ/positiv matningsterminal |
|
Analoga ingångar
|
| siffra |
4, oisolerad |
| Typ |
Omkopplingsbar
(spänning, motstånd,
Nuvarande)
|
| Upplösning |
10 bitar, max 4 decimaler |
| Räckvidd |
0-5 V DC / 0-2500 Ω / 0-20 mA |
| Ingångsimpedans |
>100 kΩ / >100 kΩ / 180 Ω |
| Noggrannhet |
±1 % av mått. värde ±5 mV
±2 % av mätvärdet ±2 Ω
±1 % av mätvärdet ±0,5 mA |
|
Frekvensmätningstolerans
|
| Spänningsingångsområde |
2 Vpk-pk till 50 Veff |
| Frekvensingångsområde |
4 Hz till 15 kHz
|
| Frekvensmätningstolerans |
0,2 % |
|
Spänningsregulatorns utgång
|
| Typ |
5 V TTL PWM / ±10 V DC med IGAVRi-gränssnitt |
|
Utgång för hastighetsregulator
|
| Spänningsutgång |
±10 V DC / max. 10 mA |
| Spänningsutgång via motstånd |
±10 V DC via 10 kΩ
motstånd / max. 1 mA
|
| PWM |
500÷3000 Hz / 5 V / max. 10mA |
|
Utgång för hastighetsregulator
|
| RS232 |
Direkt / Modbus, oisolerad |
| RS485 |
Direkt / Modbus, isolerad
|
|
Displayport
|
Ej isolerad RS485, endast terminalanslutning |
| USB uttag |
Direkt, isolerad
|
| Ethernet-uttag |
galvaniskt isolerade
LAN/Internet, Modbus TCP,
AirGate |
| CAN1 |
Externa moduler, 250 kbps, max 200 m, isolerade
|
| CAN2 |
Intercontroller och comm-tillägg,
250 / 50 kbps,
max 200 / 1000m,
Isolerat
|
