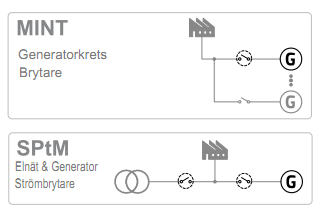

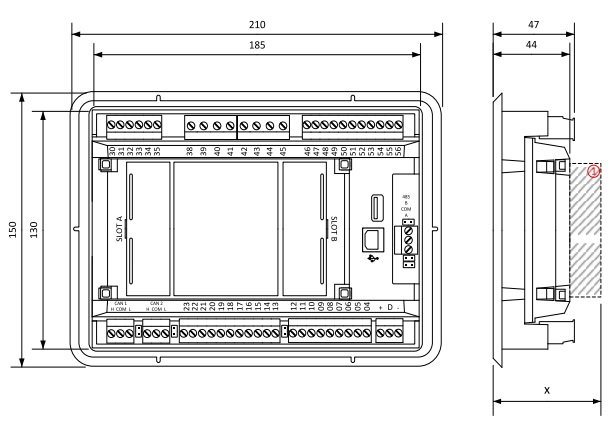

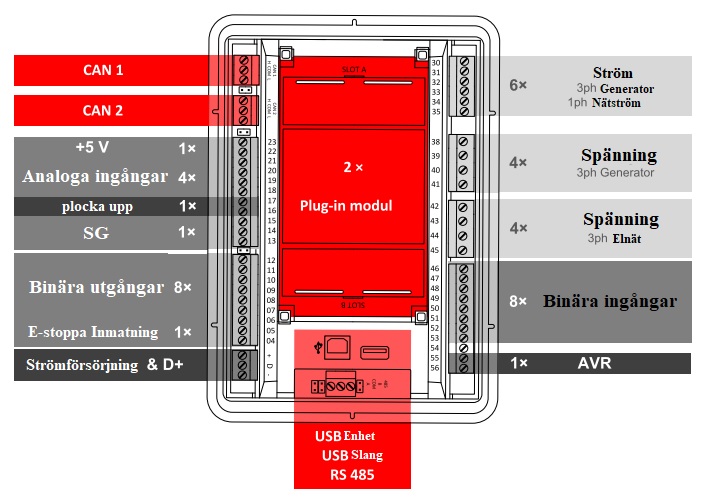

Strömförsörjning
|
| Strömförsörjningsområde |
8-36 VDC |
| Strömförbrukning |
320 mA / 8 VDC
210 mA / 12 VDC
120 mA / 24 VDC
90 mA / 36 VDC
|
| RTC-batteri |
Utbytbart |
| Fusing |
Strömterminal max. 4 A utan
PÅ förbrukning
E-stopp max.12 A
|
| E-Stopp säkring |
12 A |
| Max. Effektförlust |
3,5 W |
|
Driftsförhållanden
|
| Drifttemperatur |
-20 °C till +70 °C |
|
Driftstemperatur
för låg temp. version
|
-40 °C till +70 °C |
| Förvaringstemperatur |
-30 °C till +80 °C |
| Skyddsgrad (frontpanel) |
IP 65 |
| Driftfuktighet |
25/55°C, RH 95 %, 48 timmar, utan
kondensation
|
| Vibration |
5-25 Hz, ±1,6 mm
25-100 Hz, a = 4 g
|
| Stötar 0000 |
a = 500 m/s2
|
|
Omgivningsluftens temperaturvärde 70 °C
Lämplig för föroreningsgrad 2
|
| Värmestrålning |
9 W
|
|
D+
|
| Max. utström |
250 mA |
| Tröskel för laddningsfel |
80 % av Usupply |
|
Spänningsmätning
|
| Mätingångar |
3ph-n Gen spänning , 3ph-n Nät |
| Mätområde |
277 V / 480 V AC (EU)
346 V / 600 V AC (USA/Kanada)
|
| RTC-batteri
Linjär mätning
och skyddsområde
|
381 V / 660 V |
| Noggrannhet |
1 %
|
| Frekvensområde |
40-70 Hz (noggrannhet 0,1 Hz) |
| Ingångsimpedans |
0,72 MΩ ph-ph , 0,36 MΩ ph-n |
|
Spänningsregulatorns utgång
|
| Skydd |
isolerat |
| Typ |
max ±10 VDC
|
|
Utgång för hastighetsregulator
|
| Utgångstyp |
±10 VDC eller 5 V vid 500 Hz,
PWM valbar med bygel
|
| Skydd |
Icke-isolerad |
|
Visa
|
| Typ |
Inbyggd monokromatisk 3,2"
|
| Upplösning |
132 × 64 px
|
|
Kommunikationer
|
| USB-port |
oisolerad
|
| USB-enhet |
Icke-isolerad typ B-kontakt |
| USB-värd |
Icke-isolerad typ A-kontakt
|
| RS 485 |
RS485 |
| CAN 1 + CAN 2 |
250 / 50 kbps, isolerad, nominell
impedans 120 Ω
|
|
Strömmätning
|
| Mätingångar |
3ph Gen ström, 1ph Nät
|
| Mätområde |
5 A |
| Max. tillåten ström |
10 A
|
| Noggrannhet |
1,5 % för fullt temperaturområde (1 %
från 0 °C till 50 °C)
|
| Ingångsimpedans |
<0,1 Ω
|
|
E-Stopp
|
|
000Dedikerad terminal för nödstoppsingångKopplar fysiskt bort binära utgångar 1 och 2 från strömmen
|
|
Binära ingångar
|
| Nummer |
8, oisolerad
|
| Stäng/öppen indikation |
0-2 VDC nära kontakt
6-36 VDC öppen kontakt
|
|
Binära utgångar
|
| Låg ström |
6 låg strömutgång, oisolerad
BO 3-8 = 0,5 A
växla till positiv matningsterminal
|
| Hög ström |
2 högströmsutgångar, oisolerade
BO 1, 2 = 4 A
växla till positiv matningsterminal
|
|
Analoga ingångar
|
| Nummer |
4, Resistiv
|
| Upplösning |
0,1 Ω |
| Område |
0-2500 Ω
|
| Ingångsimpedans |
170 Ω
|
| Noggrannhet |
±2 % från värdet i intervallet ovan
±1,5 kΩ inom intervallet 2,5-15 kΩ
|
|
Magnetisk pickup
|
| Spänningsingångsområde |
4 Vpk-pk till 50 Vpk-pk inom intervallet 4 Hz till 1 kHz
6 Vpk-pk till 50 Vpk-pk inom intervallet 1 till 5 kHz
10 Vpk-pk till 50 Vpk-pk inom intervallet 4 till 10 kHz
|
| Frekvensingångsområde |
4 Hz till 10 kHz |
|
Frekvensmätning
tolerans
|
0,2 % från intervallet 10 kHz
|
