InteliLite AMF 9 Genset kontroller
Produkt beskrivning
Single Genset-kontroller för standby och prime-power applikationer
Allt-i-ett intuitivt och kraftfullt PC-verktyg för konfiguration/övervakning/kontroll, lokalt eller på distans
Lätt att installera, konfigurera och använda
Nyckelfunktioner
Stand-by och prime-power applicering i en enhet
8 binära utgångar, 8 + 1 binära ingångar, 3 analoga ingångar (U/I/R)
+5 V utgångsreferens för analoga ingångar
2 högströms nödstopp binära utgångar
1 kortplats för förlängning av plug-in modul (Modbus, Internet, SMS, ingångar/utgångar)
Förlängning CAN-moduler
ECU-stöd (Tier 4 Final, Steg V)
RTC med batteribackup (fullständig kalender)
Power over USB för kontrollkonfiguration
Noll strömläge
Sann RMS-mätning
Inbyggd PLC, kompletterad med ett PLC-övervakningsverktyg i InteliConfig
Fullständigt stöd för fjärrkommunikation (AirGate 2,0, WSV)
Internetåtkomst med Ethernet/4G, Modbus TCP/RTU, SNMP v1/v2c
Aktiva SMS och e-postmeddelanden
Detaljerad historiklogg med upp till 150 poster
Stöd för dubbla ömsesidiga väntelägesprogram
Fjärrdisplay
Användarbörvärden och skydd
5 språk i styrenheten och översättarfunktionaliteten
Användaråtkomsthantering
Förbättring av cybersäkerhet
Alternativa konfigurationer
Schemaläggare för flera ändamål
3 underhållstimer
Möjlighet att kartlägga Modbus register
Bränslepumpshantering
Källväljare för körtimmar
Utskärning: 172 × 112 mm
»
Klicka här för att se Datablad

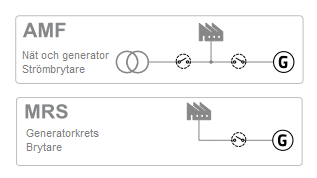

Applikationsöversikt
Teknisk data
|
Strömförsörjning
|
| Strömförsörjningsområde |
8-36 VDC |
| Energiförbrukning |
2,5 W |
| RTC batteri |
Utbytbar (3 V) |
| Smältkraft |
4 A w/o BOUT konsumtion |
| E-sluta fusing |
10 A |
| Max. Effektförlust |
7 W |
|
Driftsförhållanden
|
| Skyddsgrad(frontpanelen) |
IP 65 |
| Drifttemperatur |
-20 ˚C to +70 ˚C |
| Förvaringstemperatur |
-30 ˚C to +80 ˚C |
| Driftfuktighet |
95% icke-kondenserande (EN 60068-2-30) |
| Driftfuktighet |
95 % icke-kondenserande (EN 60068-2-30) |
| Vibration |
5-25 Hz, ± 1,6 mm 25-100 Hz, a = 4 g |
| Chocker |
a = 500 m/s2 |
|
Omgivningsluftens temperaturvärde 70 °C Lämplig för föroreningsgrad 2
|
|
D+
|
| Max. utström |
250 mA |
| Tröskelvärde för laddningsfel |
Justerbar |
|
Spänningsmätning
|
| Indata för mätning |
3ph-n Gen spänning, 3ph-n händer |
| Mätområde |
10-277 V AC / 10-480 V AC (EU) 10-346 V AC /
10-600 V AC
(US/Canada) |
| Linjär mätning och skyddsområde |
350 V AC Ph-N 660 V AC Ph-Ph |
| Noggrannhet |
1 % |
| Frekvensomfång |
30-70 Hz (noggrannhet 0,1 Hz) |
| Ingångsimpedans |
0,72 MΩ ph-ph , 0,36 MΩ ph-n |
|
Visa
|
| Typ |
Inbyggd monokromatisk 3,2" |
| Upplösning |
132 × 64 px |
|
Kommunikationer
|
| USB-enhet |
Icke-isolerad typ B-kontakt |
| CAN 1 |
Icke-isolerad, 250/50 kbps, Terminatorimpedans 120 Ω |
|
Strömmätning
|
| Indata för mätning |
3ph Gen ström |
| Mätområde |
5 A |
| Max. tillåten ström |
10 A |
| Noggrannhet |
±20 mA for 0-2 A; 1 % of value for 2-5 A |
| Ingångsimpedans |
<0,1 td=""> |
|
E-Stopp
|
|
Dedikerad terminal för säker nödstopp. Fysisk försörjning för binära utgångar 1 & 2.
|
|
Binära ingångar
|
| siffra |
8 |
| Stäng/öppen indikation |
0-2 VDC nära kontakt 6-36 VDC öppen kontakt |
|
Binära utgångar
|
| siffra |
8 |
| Max. nuvarande |
BO1,2 = 5 A; BO3-8 = 0,5 A |
| Byter till |
positiv matningsterminal |
|
Analoga ingångar
|
| siffra |
3, omkopplingsbar (R/U/I) |
| Räckvidd |
R = 0-2500 Ω; U = 0-10 V; I = 0-20 mA |
| Noggrannhet |
R: ±2 % från värde ±5 Ω i intervallet 0-250 Ω
R: ±4 % från värde inom intervallet 250 Ω-2500 Ω U: 1 % från värde ±100 mV
I: 1 % från värde ±0,2 mA |
|
+5 V Strömförsörjningsutgång
|
| Max. nuvarande |
45 mA |
|
Magnetisk plocka upp
|
| Spänningsingång räckvidd |
4 Vpk-pk till 50 Vpk-pk inom intervallet 4 Hz till 1 kHz
6 Vpk-pk till 50 Vpk-pk inom intervallet 1 till 5 kHz 10 Vpk-pk till 50 Vpk-pk inom intervallet 5 till 10 kHz |
| Frekvensingång räckvidd |
4 Hz to 10 kHz |
| Frekvens mått tolerans |
0,2 % från uppmätt värde |
