InteliLite MRS 11 Gen-Set-kontroller
Produktbeskrivning
Single Gen-set controller för Prime-power applikationer.
Direkt kommunikation med EFI-motorer.
Allt-i-ett intuitivt och kraftfullt PC-verktyg för konfiguration/övervakning/kontroll, lokalt eller på distans.
Nyckelfunktioner
5 språk i kontroll- och översättarfunktionen
3 nivåer av lösenord
3 uppsättningar alternativa konfigurationer
Magnetisk pickup
ECU-support & Tier 4 Final klar
STAGE V-stöd
Plug-in-modulkoncept för fler möjligheter (RS232,
RS485, Ethernet, GPRS, 4G/LTE , Modbus, e-post,
SMS, I/O)
1 kortplats för plug-in moduler
Stöd för CAN-moduler
Power over USB för kontrolljustering
Inbyggd PLC, komplett med en
övervaknings-/felsökningsverktyg
8 binära utgångar, 8 binära ingångar, 4 analoga ingångar
2 högströms binära utgångar
Källväljare för drifttimmar
Aktivering av utgångar baserat på ingångar
Riktig tids klocka
Multifunktionella flexibla timers
Omfattande historiklogg med upp till 150 händelser
Dubbel applikation: kontroll av Gen-set, överföringsomkopplare
och skifta
3 underhållstimer (räknas även under noll)
Möjlighet att kartlägga Modbus register
Justerbar huvudskärm

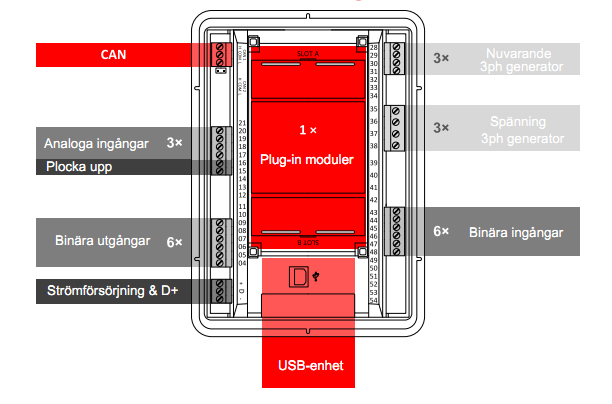

Applikationsöversikt

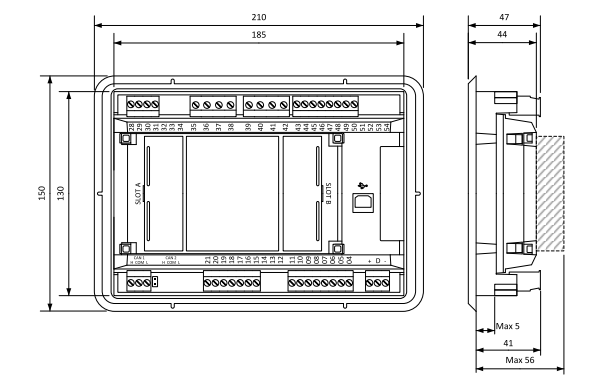

Mått, plintar och montering
Teknisk data
|
Strömförsörjning
|
| Strömförsörjningsområde |
8-36 VDC |
| Strömförbrukning |
394mA/ 8 VDC,
255 mA/ 12 VDC
140 mA/ 24 VDC,
97 mA/ 36 VDC
|
| Säkring av strömterminal |
Max. 3A |
| Max. Effektförlust |
3,5W |
|
Driftsförhållanden
|
| Skyddsgrad(frontpanelen) |
IP 65 |
| Drifttemperatur |
-20 ˚C to +70 ˚C |
| Förvaringstemperatur |
-30 ˚C to +80 ˚C |
| Driftfuktighet |
95% icke-kondenserande (EN 60068-2-30) |
| Vibration |
5-25 Hz, ± 1,6 mm 25-100 Hz, a = 4 g |
| Chocker |
a = 500 m/s2 |
|
Omgivningsluftens temperaturvärde 70 °C Lämplig för föroreningsgrad 3
|
|
D+
|
| Max. utström |
250 mA/ 36 V |
| Tröskelvärde för laddningsfel |
Justerbar |
|
Spänningsmätning
|
| Mätingångar |
3ph-n Gen spänning |
| Mätområde |
277 V /480 V AC (EU) 346 V/ 600 V AC (USA/Kanada) |
| Linjär mätning och skyddsområde |
381 V / 660 V |
| Noggrannhet |
1 % |
| Frekvensomfång |
40-70 Hz (noggrannhet 0,1 Hz) |
| Ingångsimpedans |
0,72 MΩ ph-ph , 0,36 MΩ ph-n |
|
Kommunikationer
|
| USB-enhet |
Icke-isolerad |
| CAN 1 |
CAN-buss, 250 kbps, max 200m, 120 Ω termineringsalternativ, oisolerad |
|
Strömmätning
|
| Indata för mätning |
3ph Gen ström |
| Mätområde |
5 A |
| Max. tillåten ström |
10 A |
| Noggrannhet |
1,5 % för fullt temperaturområde (1 % från 0°C till 50°C) |
| Ingångsimpedans |
<0,1 Ω |
|
Binära ingångar
|
| siffra |
6, oisolerad |
| Stäng/öppen indikation |
0-2 VDC nära kontakt 6-36 VDC öppen kontakt |
|
Binära utgångar
|
| Låg ström |
4 låg strömutgång, oisolerad 0,5A
växla till positiv spänning, BATT+
|
| Hög ström |
2 högströmsutgångar, oisolerade 5A (60°C), 4A(70°C) växlar till positiv matningsspänning, BATT+ |
|
Analoga ingångar
|
| siffra |
3, oisolerad |
| Typ |
Resistiv |
| Upplösning |
0,1 Ω |
| Område |
0-25000 Ω |
| Ingångsimpedans |
170 Ω |
| Noggrannhet |
±2 % från värdet i intervallet ovan
±1,5 kΩ inom intervallet 2,5-15 kΩ
|
|
Magnetisk plocka upp
|
| Spänningsingång räckvidd |
4 Vpk-pk till 50 Vpk-pk inom intervallet 4 Hz till 1 kHz
6 Vpk-pk till 50 Vpk-pk inom intervallet 1 till 5 kHz 10 Vpk-pk till 50 Vpk-pk inom intervallet 5 till 10 kHz |
| Frekvensingång räckvidd |
4 Hz to 10 kHz |
| Frekvens mått tolerans |
0,2 % från uppmätt värde 10kHz |
Notera
Nyckel: • ingår / – exkluderas
1) Manuell/Automatisk GCB-styrning, men utan återkoppling
2) Automatisk GCB-kontroll utan återkoppling
3) AT-LINK CONV-kabel behövs
4) CAN för expansionsmoduler
Teckenförklaring: IG-IOM/IGS- PTM: I/O-förlängningsmoduler
IGL-RA15: Fjärrmeddelande
I-RD: Fjärrdisplay
