InteliSys NTC Hybrid gen-set styrenhet

InteliSys NTC Hybrid gen-set styrenhet

InteliSys NTC Hybrid är en styrenhet för applikationer som kombinerar fram- och återgående generatorer med förnybar kraftkälla.
Den övervakar kontinuerligt data från alla energikällor inklusive sol-, vind- eller vattenkrafts- och generatoraggregat.
Skulle energiproduktionen från den förnybara energikällan falla under ett visst tröskelvärde, startar systemet automatiskt en reservdieselgenerator för att säkerställa fortsatt kraft.
ComAp-kontrollern börjar automatiskt synkronisera och laddar gen-seten för att fungera smidigt tillsammans med den förnybara källan.
När energiproduktionen från den förnybara källan blir livskraftig igen, cyklar systemet automatiskt ner den konventionella generatorn.
Dynamic Spinning-reservfunktion gör det möjligt att ändra mängden generatorset som körs i enlighet med mängden ström som produceras av förnybara energikällor för att säkerställa att systemet kan täcka minskningen av den förnybara generatoreffekten.
Regulatorn kan antingen ta emot värdet från tredje parts enhet eller så kan den beräkna det i den inbyggda PLC:n.
InteliSys NTC Hybrid kan hantera uteffekterna från gen-set av olika storlekar, effekt och olika tillverkare, i sådana fall kommer bränslesparläget automatiskt att välja den mest effektiva kombinationen av gen-set baserat på deras storlek för att spara lite extra bränsle.
InteliSys NTC Hybrid tillhandahåller gränssnitt till frekvensomriktare.
Om det generatorsetet körs under en viss procentandel av sin nominella belastning reglerar regulatorn växelriktarens utgång för att förhindra att motorn går underbelastad.

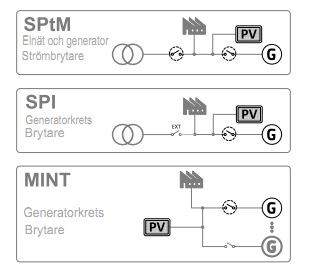

Applikationsöversikt



Tekniske data

Strömförsörjning
Strömförsörjningsområde	8 – 36 V DC
Energiförbrukning	0,4 A / 8 VDC 0,15 A / 24 VDC 0,1 A / 36 VDC
RTC batteri	10 år (ersätts med officiell tjänst)
Fusing	2 A (utan BOUT förbrukning)
Driftsförhållanden
Drifttemperatur	-40°C till +70°C
Förvaringstemperatur	-40°C till +80°C
Driftfuktighet	95 % utan kondens
Vibration	5 -25 Hz, ±1,6 mm 25-100 Hz, a = 4 g
Stötar	a=200 m/s2
****Spänningsmätning
Mätingångar	3 ph-n Gen spänning 3 ph-n Nät-/bussspänning
Mätområde	110V / 277V
Max tillåten spänning	125 %
Noggrannhet	1 % av 110V / 277V
Frekvensområde	40-70 Hz (vid accy0,1 Hz)
Ingångsimpedans	0,6 MΩ ph-ph 0,3 MΩ ph-n****
Strömmätning
Mätingångar	3 ph Gen ström 1 ph Nätström
Mätområde	1A / 5A
Max tillåten kontinuerlig ström	1000 % / 200 %
Noggrannhet	2 % av 1A / 5A
Ingångsimpedans	< 0,1 Ω
Binära ingångar
Nummer	4 oisolerad
Mätområde	1A / 5A
Max tillåten kontinuerlig ström	1000 % / 200 %
Binära ingångar
Nummer	4 oisolerad
Max ström	0,5 A (2 A per grupp)
Växling till	negativ/positiv matningsplint
Analoga ingångar
Nummer	1 oisolerad
Typ	Omkopplingsbar (spänning, Motstånd, ström)
Upplösning	10 bitar, max 4 decimaler
Område	0-5 VDC/0-2500 Ω/0-20 mA
Ingångsimpedans	>100 kΩ/>100 kΩ/180 Ω
Noggrannhet	±1 % av mått. värde ±1 mV ±2 % av mätvärdet ±2 Ω ±1 % av mätvärdet ±0,5 mA
Analoga utgångar
Nummer	1
Typ	omkopplingsbar (spänning, ström)
Område	0 -10 VDC / 0 -20 mA
Max ström/belastning	5 mA/500 Ω
Noggrannhet	±0,5 % av utgångsvärdet ±20 mV ±0,5 % av utgångsvärdet ±100 μA
Magnetisk pick-up
Spänningsingångsområde	2 Vpk-pk till 50 Veff
Frekvensingångsområde	4 Hz till 15 kHz
Frekvensmätningstolerans	0,2 %
Spänningsregulatorns utgång
Typ	5 V TTL PWM / ±10 VDC med IG-AVRi-gränssnitt
Utgång för hastighetsregulator
Spänningsutgång	±10 VDC / max.15 mA
Spänningsutgång via motstånd	±10 VDC via 10 kΩ motstånd / max. 1 mA
PWM	500÷3000 Hz / 5V / max. 10mA
Kommunikationer
RS232	Direct/Modbus, oisolerad
RS485	Direct/Modbus, isolerad
Displayport	oisolerad RS485, endast terminal förbindelse
USB-port	Direkt, isolerad
Ethernet-port	LAN/Internet, Modbus TCP, SNMP, WebServer, AirGate
CAN1	Externa moduler 250 kbps, max 200 m, isolerad
CAN2	Intercontroller och comm-tillägg 250 / 50 kbps, max200 / 1000 m, isolerad
