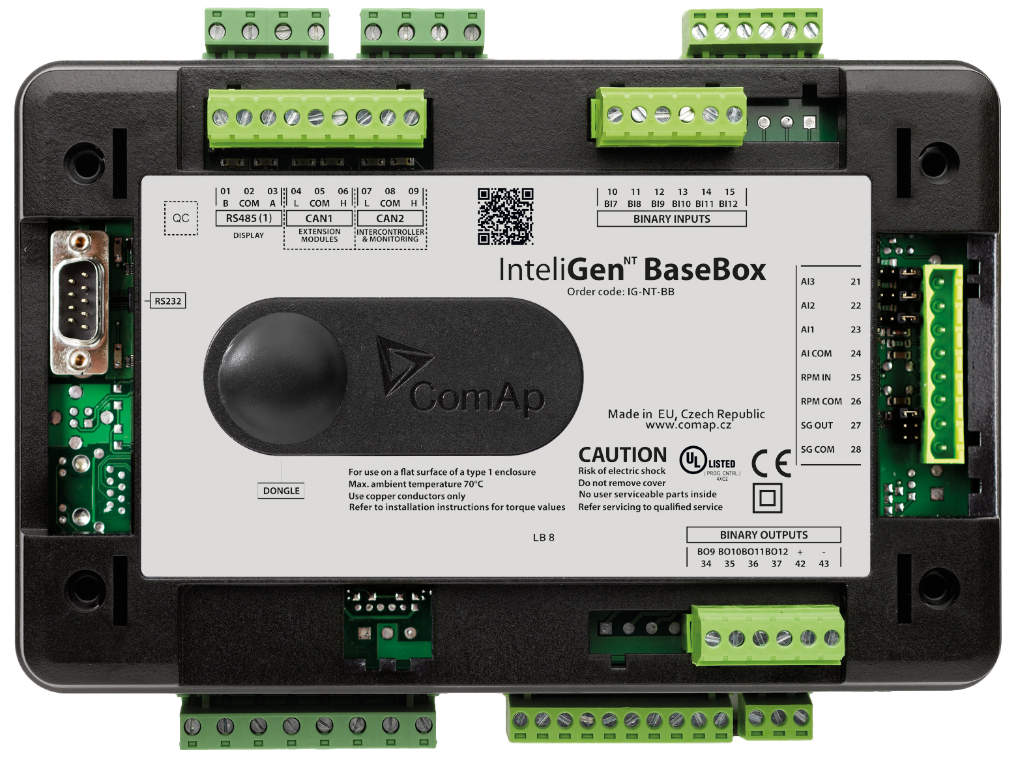

Intelligent NT Bas Låda Genset KontrollerGround Power Unit (GPU)
Comprehensive gen-set kontroller för mark flygplan drifts vid 400 Hz frekvens
Synkroniserar och kraft förvaltning funktioner
Ödrift, baserad på standard MINT-applikation
Att vara används självständigt eller i samband med avtagbar /externa färgdisplayer InteliVision 5
InteliVision 8, InteliVision12 Peka på, InteliVision 18 Peka på
Stöd för motorer med ECU (Electronic Control Unit)
Många kommunikationsalternativ – enkel fjärrövervakning och service
Gen-set prestandalogg för enkel problemspårning
Generatormätning: U, I, Hz, kW, kVAr, kVA, PF, kWh, kVAhr
Nätmätning: U, I, Hz, kW, kVAr, PF
Ingångar och utgångar konfigurerbara för olika kundbehov
True RMS (TRMS) används med spänning, ström och effektmätning
RS232 / RS485-gränssnitt med Modbus-stöd; Stöd för analogt / GSM / ISDN / CDMA-modem; SMS-meddelanden; ECU Modbus-gränssnitt
Händelsebaserad historik (upp till 1000 poster) med kundvalbar lista med lagrade värden
Integrerade PLC programmerbara funktioner
Integrerade fasta och konfigurerbara skydd
DIN-skena fäste
Skräddarsydd firmware-lösning
Version med utökade kommunikationsfunktioner (NTC-version) finns tillgänglig på begäran

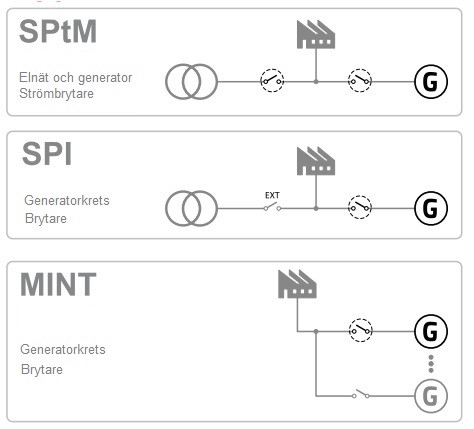

Applikationsöversikt
Teknisk data
|
Strömförsörjning
|
| Strömförsörjningsområde |
8-36 V DC |
| Strömförsörjningsavbrottsimmunitet |
20 ms (från 8 V) |
| Strömförbrukning |
0,4 A / 8 VDC
0,15 A / 24 VDC
0,1 A / 36 VDC |
| RTC-batteri |
10 år |
| Fusing |
2 A (utan BOUT förbrukning) |
| Max. Kraft Förlust |
16 W |
|
Driftsförhållanden
|
| Drift temperatur |
-40 ˚C till +70 ˚C |
| Förvaringstemperatur |
-40 ˚C till +80 ˚C |
| Max. fungerar höjd |
2000 m över havet för max 480 V
4000 m över havet för max 400 V |
| Driftfuktighet |
95 % utan kondens |
| Vibration |
2000 m över havet för max 480 V
4000 m över havet för max 400 V |
| Driftfuktighet |
5-25 Hz, ±1,6 mm
25-100 Hz, a = 4 g |
| Stötar |
a=200 m/s2 |
| Värmestrålning |
16 W |
|
Spänningsmätning
|
| Mått ingångar |
3 ph-n Gen spänning
3 ph-n Nätspänning/bussspänning |
| Mätområde |
277V |
| Max tillåten spänning |
125 % ph-n |
| Noggrannhet |
1 % av 277V |
| Frekvensomfång |
40–70 Hz (noggrannhet 0,1 Hz)
45-55 Hz (noggrannhet <0,01 Hz) |
| Ingångsimpedans |
0,6 MΩ ph-ph
0,3 MΩ ph-n |
|
Strömmätning
|
| Mätingångar |
3 ph Gen ström
1 ph Nätström galvaniskt isolerade |
| Mätområde |
5 A |
| Max tillåten kontinuerlig ström |
5 A |
| Noggrannhet |
2 % av 5 A |
| Ingångsimpedans |
< 0,1 Ω |
|
Binära ingångar
|
| Antal |
12, icke-isolerad |
| Ingångsresistans |
4,7 kΩ |
| Stäng/öppna indikation |
0-2 V DC nära kontakt
>4 V DC öppen kontakt |
|
Binära utgångar
|
| Antal |
12, oisolerad |
| Max ström |
0,5 A (2 A per grupp)
grupp 1: B01-8; grupp2: BO9-12 |
| Stäng/öppna indikation |
0-2 V DC nära kontakt
>4 V DC öppen kontakt |
|
Analoga ingångar
|
| Nummer |
3, oisolerad |
| Typ |
Omkopplingsbar (spänning, motstånd, ström) |
| Upplösning |
10 bitar, max 4 decimaler |
| Område |
0-5 V DC / 0-2500 Ω / 0-20 mA |
| Ingångsimpedans |
>100 kΩ / >100 kΩ / 180 Ω |
| Noggrannhet |
±1 % av mått. värde ±5 mV
±2 % av mätvärdet ±2 Ω
±1 % av mätvärdet ±0,5 mA |
|
Magnetisk pick-up
|
| Spänningsingångsområde |
2 Vpk-pk till 50 Veff |
| Frekvensingångsområde |
4 Hz till 15 kHz |
| Frekvensmätningstolerans |
0,2 % |
|
Spänningsregulatorns utgång
|
| Typ |
5 V TTL PWM / ±10 V DC med IGAVRi-gränssnitt |
|
Utgång för hastighetsregulator
|
| Spänningsutgång |
±10 V DC / max. 10 mA |
| Spänningsutgång via resistor |
±10 V DC via 10 kΩ motstånd / max. 1 mA |
| PWM |
500÷3000 Hz / 5 V / max. 10 mA |
|
Kommunikationer
|
| RS232 |
Direct/Modbus, oisolerad |
| Displayport |
oisolerad RS485, endast terminalanslutning |
| CAN1 |
Externa moduler 250kbps, max200m, isolerade |
| CAN2 |
Intercontroller och comm-tillägg
250/50 kbps, max 200/1000 m, isolerad |
»
