InteliGen NTC BasLåda Gen-Set Kontroller Specifikation Complex Parallel Gen-set Controller med löstagbar färgskärm InteliGen NTC BaseBox är en omfattande gen-set controller för både enstaka och flera generatorer som arbetar i standby- eller parallellläge
Den löstagbara modulära designen möjliggör enkel installation med potential för många olika expansionsmoduler utformade för att passa individuella kundkrav.
FunktionerAtt användas i samarbete med avtagbar färg disspelar InteliVision 5 eller InteliVision 8 Stöd av motorer med ECU (elektronisk styrenhet)
Komplett integrerad gen-set-lösning och signaldelning via CAN-bussen – minsta nödvändiga externa komponenter
Många kommunikationsalternativ – enkel supervisande och service
AirGate-stöd, Ethernet-anslutning (RJ45), USB 2.0-slavgränssnitt, 1× RS232 / 2× RS485-gränssnitt med Modbus
protokollstöd; Analog / GSM / ISDN / CDMA modem kommunikation Stöd; SMS-meddelanden; ECU Modbus-gränssnitt; sekundär RS485-omvandlare är isolerad
Automatisk synkronisering och effektkontroll (via hastighetsregulator eller ECU)
AMF-funktion, Baseload, Import/Export, Peak shaving, Voltage and PF control (AVR)
Generatormätning: U, I, Hz, kW, kVAr, kVA, PF, kWh, kVAhr
Nätmätning: U, I, Hz, kW, kVAr, PF
Valbara mätområden för AC-spänningar och strömmar – 120 / 277 V, 0–1 / 0–5 A
Ingångar och utgångar konfigurerbara för olika kundbehov
Bipolära binära utgångar - möjlighet att använda BO som hög eller låg sidobrytare
Styrredundans
Händelsebaserad historik (upp till 1000 poster) med kundvalbar lista över lagrade värden; RTC; statistiska värden
Integrerade PLC programmerbara funktioner
Integrerade fasta och konfigurerbara skydd

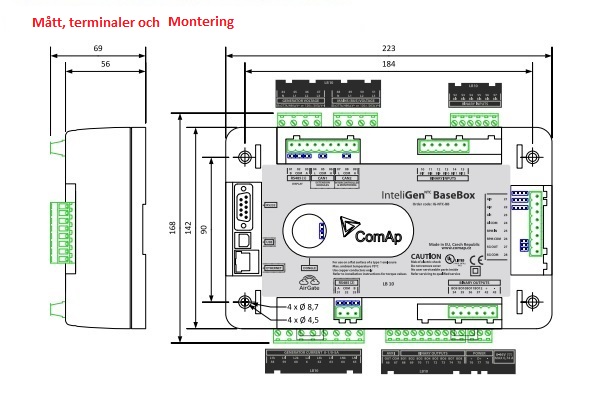

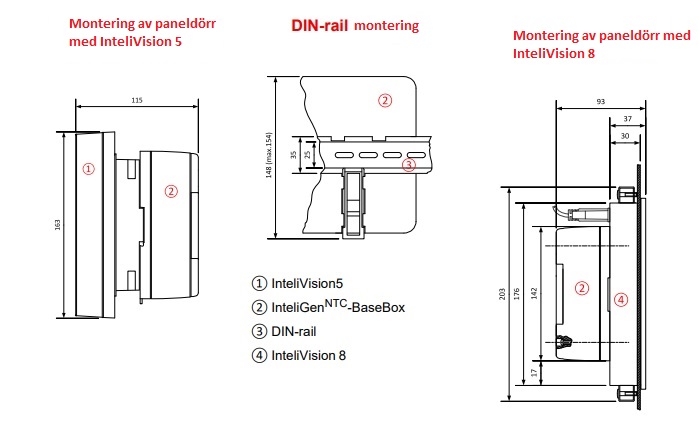

DIN-skena fäste
Skräddarsydd firmware-lösning
»
Klicka här för att se bilden»
InteliGen NTC BasLåda databladApplikationsöversikt
Teknisk data
|
InteliGen NTC BasLåda
|
| Spänning tillförsel |
8 to 36 VDC
|
|
Drifts temperatur
|
- 40°C to 70°C
|
|
Förvaringstemperatur
|
3 ph-n Gen spänning
3 ph-n Nät-/bussspänning
|
|
Spännings mätningsom råde
|
110V / 277V
|
|
Max tillåten spänning
|
125 %
|
|
Antal binära utgångar
|
4
|
|
Aktuellt mätområde
|
1A / 5A
|
|
Binära ingångar nummer
|
12 icke-isolerat
|
|
Binära utgångar Antal
|
12 icke-isolerat
|
|
Analoga ingångar Antal
|
3 icke-isolerat
|
|
Kommunikationer
|
| RS232 |
Direkt/Modbus, oisolerad
|
|
RS485
|
Direkt/Modbus, isolerad
|
|
Displayport
|
oisolerad RS485, endast terminalanslutning
|
|
USB uttag
|
Direkt, isolerad
|
|
Ethernet-port
|
LAN/Internet, Modbus TCP, SNMP,
Webbserver, AirGate
|
|
CAN1
|
Externa moduler
250 kbps, max 200 m, Isolated
|
|
CAN2
|
Intercontroller och kommunikationsförlängningar 250 / 50 kbps, max 200 / 1000 m,
Isolated
|
|
Strömförsörjning
|
| Strömförsörjningsområde |
8-36 V DC |
| Immunitet för strömavbrott |
20 ms (från 8 V) |
| Energiförbrukning |
0.4 A / 8 VDC
0.15 A / 24 VDC
0.1 A / 36 VDC |
| RTC batteri |
10 år(ersätts av officiell tjänst)
|
| Fusning |
2 A (utan BOUT förbrukning)
|
|
Max. Kraft förlust
|
16 W
|
|
Spänningsmätning
|
| Mätingångar |
3 ph-n Gen spänning
3 ph-n Nätspänning/Busspänning
|
|
Mätområde
|
110V / 277V
|
| Max tillåten spänning |
125 % ph-n
|
|
Noggrannhet
|
1 % av 110V / 277V
|
| Frekvensomfång |
40–70 Hz (noggrannhet 0,1 Hz)
45-55 Hz (noggrannhet <0,01 Hz)
|
|
Ingångsimpedans
|
0,6 MΩ ph-ph, 0,3 MΩ ph-n
|
|
Strömmätning
|
| Mätingångar |
3 ph Gen ström
1 ph Nätström
galvaniskt isolerade
|
|
Mätområde
|
1 A / 5 A
|
| Max tillåten spänning |
200 % / 200 %
|
|
Noggrannhet
|
2 % of 1 A / 5 A
|
| Ingångsimpedans |
< 0,1 Ω
|
|
Binära ingångar
|
| siffra |
16, oisolerad
|
|
Ingångsresistans
|
4,7 kΩ
|
|
Stäng/Öppna indikation
|
0-2 V DC nära kontakt
>4 V DC öppen kontakt
|
|
Binära utgångar
|
| siffra |
16, oisolerad
|
|
Max ström
|
0,5 A (2 A per grupp)
grupp 1: B01-8; grupp2: 9-12
|
|
Byter till
|
Negativ/positiv matningsterminal
|
|
Analoga ingångar
|
| siffra |
4, oisolerad
|
|
Typ
|
Omkopplingsbar (spänning, motstånd, Nuvarande)
|
|
Räckvidd
|
0-5 V DC / 0-2500 Ω / 0-20 mA
|
|
Ingångsimpedans
|
>100 kΩ / >100 kΩ / 180 Ω
|
|
Noggrannhet
|
±1 % av mått. värde ±5 mV
±2 % av mätvärdet ±2 Ω
±1 % av mätvärdet ±0,5 mA
|
|
Magnetisk pick-up
|
| Spänningsingångsområde |
2 Vpk-pk till 50 Veff
|
|
Frekvensingång räckvidd
|
4 Hz till 15 kHz
|
|
Frekvens mått tolerans
|
0,2 %
|
|
Spänningsregulatorns utgång
|
| Typ |
5 V TTL PWM / ±10 V DC med IGAVRi-gränssnitt
|
|
Utgång för hastighetsregulator
|
| Spänningsutgång |
±10 V DC / max. 10 mA
|
|
Spänningsutgång via
motstånd
|
±10 V DC via 10 kΩ motstånd / max. 1 mA
|
|
PWM
|
500÷3000 Hz / 5 V / max. 10mA
|
