InteliMains NTC BaseBox gen-set styrenhet
Nätövervakningskontrollerbasenhet med utökad kommunikation för användning med löstagbar färgskärm
FunktionerFör flera upp till 31 gen-set som arbetar parallellt med elnätet (eller isolerat parallellt)
För att användas tillsammans med löstagbara färgskärmar InteliVision 5, InteliVision 5 RD eller InteliVision 8
Många olika effektstyrningslägen tillgängliga
System Basload med begränsad export eller minimal import
Import/Export strömkontroll av gen-set grupp
Systemets temperatur med effektstyrning
Dynamiska förändringar av erforderlig systemeffekt via analog ingång
Omvänd synkronisering av den laddade generatorgruppen till elnätet
Vidarebefordra synkronisering av elnätet till gen-set grupp
Koppling av flera synkroniserade elnät till en gemensam buss
Tillåter att bygga komplexa applikationer med fler nätintag, busshållare, lasthantering etc.
AMF-funktion, Peak shaving
Nätmätning: U, I, Hz, kW, kVAr, kVA, PF, kWh, kVAh
Bussmätning: U, Hz (kW, kVAr, PF - via CAN från generatorgrupp)
Valbara mätområden för AC-spänningar och strömmar – 120 / 277 V, 0–1 / 0–5 A
Ingångar och utgångar konfigurerbara för olika kundbehov
12 binära ingångar
12 binära utgångar
3 analoga ingångar
1 Analog utgång
Bipolära binära utgångar - möjlighet att använda BO som hög eller låg sidobrytare
Många kommunikationsalternativ – enkel fjärrövervakning och service
1× RS232 / 1× RS485-gränssnitt med Modbus-protokollstöd
Kommunikationsstöd för analogt / GSM / ISDN / CDMA modem
SMS-meddelanden
RS485-omvandlaren är isolerad (en RS485 Display-dedikerad port)
AirGate-stöd
Ethernet-anslutning (RJ45)
USB 2.0 slavgränssnitt
Styrredundans
Händelsebaserad historik (upp till 1000 poster) med kundvalbar lista med lagrade värden
RTC
Statistiska värden
Integrerade PLC programmerbara funktioner
Integrerade fasta och konfigurerbara skydd
DIN-skena montering av regulatorn
Skräddarsydd firmware-lösning
Möjliga firmware-applikationer:
MCB-applikation (kontrollern styr strömbrytaren och tillhandahåller import/export till nätfunktioner och andra relaterade funktioner)
MGCB-applikation (kontrollern styr strömbrytaren och huvudströmbrytaren och tillhandahåller import/export till nätfunktioner och andra relaterade funktioner)
BTB-applikation (kontrollern styr Bus Tie Breaker och ger förbättrade alternativ för brytarkontroll beroende på olika användarinställningar och vänster och höger bussparametrar, fullt stöd för kontrollgrupper ingår)
FDR-applikation (kontrollören kontrollerar belastningsbrytaren och tillhandahåller många olika funktioner relaterade till belastningshantering)

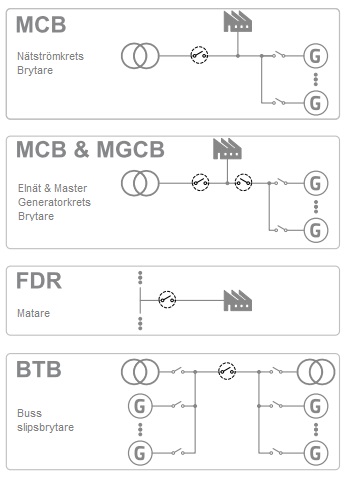

Applikationsöversikt
| Teknisk data |
| Strömförsörjningsområde |
8-36 VDC |
| Driftstemperatur |
-40°C to +80°C |
| Förvaringstemperatur |
-40°C to +80°C |
| Ingångar för spänningsmätning |
3ph-n Nätspänning
3ph-n Bussspänning |
| Spänningsmätningsområde |
110V/277V |
| Aktuella mätingångar |
3ph Nätström
1ph Bussström |
| Aktuellt mätområde |
1A/5A |
| Binära ingångar Antal |
12 icke-isolerade |
| Binära utgångar Antal |
12 icke-isolerade |
| Analoga ingångar Antal |
3 icke-isolerade |
| Antal analoga utgångar |
1 |
| Kommunikation |
| RS232 |
Direkt/Modbus, icke-isolerad |
| RS485 |
Direkt/Modbus, isolerad |
| Display port |
icke-isolerad RS485, endast terminal förbindelse |
| USB port |
Direkt, isolerad |
| Ethernet port |
LAN/Internet, Modbus TCP, SNMP, WebServer, Airgate |
| CAN1 |
Externa moduler 250kbps, max 200m Isolerat |
| CAN2 |
Intercontroller och comm förlängningar 250/50 kbps, max 200/1000 m isolerad |
| Strömförsörjning |
| Strömförsörjningsområde |
8-36 V DC |
| Energiförbrukning |
0,4 A / 8 VDC
0,15 A / 24 VDC
0,1 A / 36 VDC |
| RTC batteri |
10 år (ersätts av officiell tjänst) |
| Fusing |
2 A (utan BOUT förbrukning) |
| Max. Effektförlust |
16 W |
| Driftsförhållanden |
| Drifttemperatur |
-30 ˚C till +70 ˚C |
| Förvaringstemperatur |
-40 ˚C till +80 ˚C |
| Max. arbetshöjd |
2000 m över havet för max 480 V
4000 m över havet för max 400 V |
| Driftfuktighet |
95 % icke-kondenserande (EN 60068-2-30) |
| Vibration |
5-25 Hz, ± 1,6 mm
25-100 Hz, a = 4 g
|
| Stötar |
a=200m/s2 |
| Värmestrålning |
16 W |
| Spänningsmätning |
| Mätingångar |
3 ph-n Nätspänning
3ph-n Bussspänning |
| Mätområde |
110 V / 277 V |
| Max tillåten spänning |
125 % ph-n |
| Noggrannhet |
1 % av 110 V / 277 V |
| Frekvensområde |
40-70 Hz (med noggrannhet 0,1 Hz) |
| Ingångsimpedans |
0,6 MΩ ph-ph, 0,3 MΩ ph-n |
Strömmätning
|
| Mått ingångar |
3 ph-n Nätspänning
1ph Bussström
galvaniskt isolerade |
| Mätområde |
1 A / 5 A |
| Max tillåten ström |
200 % / 200 % |
| Noggrannhet |
2 % av 1 A / 5 A |
| Ingångsimpedans |
< 0,1 Ω
|
| Binära ingångar |
| Antal |
12, oisolerad |
| Ingångsresistans |
4,7 kΩ |
| Stäng/öppna indikation |
0-2 V DC nära kontakt
>4 V DC öppen kontakt |
| Analoga ingångar |
| Nummer |
3, oisolerad |
| Typ |
Omkopplingsbar (spänning, motstånd, ström) |
| Upplösning |
10 bitar, max 4 decimaler |
| Område |
0-5 V DC / 0-2500 Ω / 0-20 mA |
| Ingångsimpedans |
>100 kΩ / >100 kΩ / 180 Ω |
| Noggrannhet |
±1 % av mått. värde ±5 mV
±2 % av mätvärdet ±2 Ω
±1 % av mätvärdet ±0,5 mA |
| Binära ingångar |
| Nummer |
1 |
| Typ |
omkopplingsbar (spänning, ström) |
| Räckvidd |
0-10 V DC / 0-20 mA |
| Max ström/belastning |
5 mA / 500 Ω |
| Noggrannhet |
±0,5 % av utgångsvärdet ±20 mV
±0,5 % av utgångsvärdet ±100 μA |
| Kommunikationer |
| RS232 |
Direkt / Modbus, oisolerad |
| RS485 |
Direkt / Modbus, isolerad |
| Displayport |
Icke-isolerad RS485
direkt/modbus/terminalanslutning |
| USB-port |
direkt, isolerad |
| Ethernet-port |
galvaniskt isolerade
LAN / Internet, Modbus TCP, Airgate |
| CAN1 |
Externa moduler, 250kbps, max 200 m, isolerade |
| CAN2 |
Intercontroller och comm förlängningar
250 / 50 kbps, max 200 / 1000 m,
Isolerat |
